Hvordan integrere en fysisk bryter med kramer control

Her er en guide på hvordan du kan integrere en fysisk bryter i ditt kramer control prosjekt. For å inetgrere en bryter med kramer kontrol trenger du følgende:

• Bryter (og ledning til bryter)

• Brain eller Gateway med GPIO port

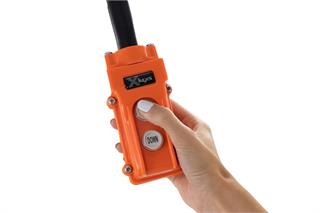

Bryteren

Du kan egentlig bruke det meste som finnes av brytere på markedet til dette. Noen forskjellige eksempler er er lysbryter, vippebrytere eller magnetbrytere.

Så lenge enheten du kobler til kramer control kan knytte kontakt med mellom ledere så vil det fungere for dette formålet.

Brain eller gateway

Du trenger en enhet for du kan koble ledere inn i. Om du har en SL240 eller SL280 eller en  en annen brain i ditt prosjekt så har du allerede dette. Om ikke kan du se på gatewayer som støtter gpio.

Finn passende gateway her:

https://www.leteng.no/kramer-technologies-ltd/fc-7p/kramer-control-gateway-2-port-gpio-poe-ip-control-2xgpio-2xrelay-port

https://www.leteng.no/kramer-technologies-ltd/fc-7/kramer-control-gateway-2-port-gpio-relay-ip-control-2xgpio-usb

Fysisk tilkobling

• Finn porten som heter GPIO på din brain eller enhet

• Terminer ledningene i port 1. Det er ingen polaritet på kontaktene


Konfigurasjon i kramer control

• Legg til en enhet (add device ikonet ser ut som en pluss i høyre hjørne)

• Velg “add a device from the database”

• I feltet “model” skriv gpio og marker valget som heter «Kramer GPIO»

• Velg ADD

Om du ikke har en brain med GPIO porter

• Legg til hardware (i fane til venstre, plusstegn)

• Velg kramer gateway og velg et beskrivende navn på enheten ( F.eks. GPIO gateway teknisk rom 210)

• Skriv inn IP-addressen til din gateway

• Velg create

Fortsettelse

• Dobbeltklikk på din gateway eller brain du lagde (under fanen «Hardware» til venstre.

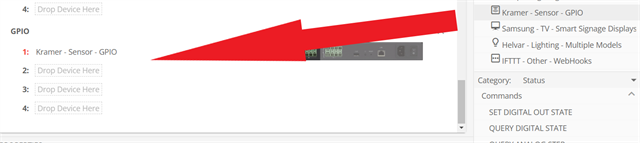

• Dra enheten «Kramer sensor GPIO» over til den GPIO-porten du ønsker å bruke

• Under fanen events velg «add event» (samme symbol(+) som add device)

• Lag et beskrivende navn for handlingen du ønsker at skal skje og trykk create

• Velg eventet du har lagd og trykk på «sensor-kramer-gpio» til høyre

• Dra «digital state» fra undermenyen states nederst til høyre over til feltet som heter «drop device state here» i det miderste vinduet

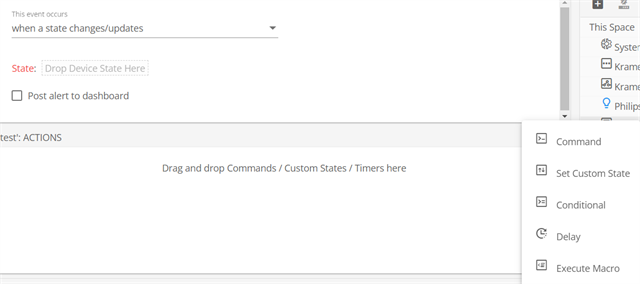

• Under actions velg add(+) -> conditional

• Ved siden av «IF» dra den samme «digital out» fra states over i «drop state/timer here»

• Du vil nå få opp et vindu som heter «add state expression» trykk OK

• Dra inn kommandoen du ønsker å få utført fra devices

Du har nå integrert en bryter med Kramer control. Her er en oppsumering av hvordan det fungerer:

1. Du trykker på bryteren

2. GPIO-porten endrer state til «LOW»
3. Eventet ser at GPIO står til «LOW» og utfører kommando
