Hvordan velge riktig nettverkskabel?

Står du fast når du skal velge riktig nettverkskabel for bedriftens behov? Det finnes så mange alternativer på markedet, og det kan være overveldende å bestemme hvilken kabel som passer best for dine spesifikke krav. I denne veiledningen får du oversikt over de forskjellige typer nettverkskabler.

Kobber og fiber

Det er to hovedtypene av nettverkskabler: kobber og fiber. Kobberkabler er den mer tradisjonelle løsningen, og består av tvinnede par med kobbertråder. Disse kablene er vanligvis billigere enn fiber, og passer for korte til medium avstander, men de er mer sårbare for elektromagnetisk interferens og signalforringelse enn fiberkabler.

Fiberkabler bruker optiske fibre til å overføre data. De er dyrere enn kobberkabler, men tilbyr flere fordeler, inkludert raskere hastigheter, lengre avstander og immunitet mot elektromagnetisk interferens. Hvis bedriften din krever høyhastighets dataoverføring over lange avstander, er fiberkabler sannsynligvis det beste valget.

Innenfor kobber- og fiberkategorien, er det flere forskjellige typer kabler å velge mellom.

Kobberkabler:



1. Kategori 6 (Cat6): Denne kabeltypen er lik Cat5e og er en type nettverkskabel som er vanligvis brukt i hjem, små og mellomstore bedriftermen. Cat6 tilbyr bedre ytelse og støtte for høyere dataoverføringshastigheter.
   Den kan støtte dataoverføringshastigheter på opptil 10 Gbps og båndbredde på 250 MHz over avstander på opptil 55 meter.
   Se våre Cat6 kabler



2. Kategori 6a (Cat6a): Cat6a er en type nettverkskabel som brukes i krevende installasjoner av alle størrelser, inkludert datasenter og distribusjon av multimedia. Den er egnet for bruk i robust infrastruktur som takler høy belastning og som er dimensjonert for fremtiden. Cat6a-kabler overholder Cat6a-standardene og støtter Power over Ethernet (PoE) og PoE+ for kabelbunter opp til 100 kabler, og PoE++ Type 3 og 4 for kabelbunter opp til 72 kabler.
   Den kan håndtere en hastighet på opptil 10Gbps og har en båndbredde på 500 MHz. Kabellengden kan være opptil 100 meter
   Se våre Cat6a kabler



3. Kategori 7 (Cat7): Denne kabeltypen har bedre signalintegritet over lengre avstander. Cat7-kabler har også bedre elektromagnetisk skjerming og er mindre utsatt for støy og interferens enn Cat6a-kabler. Det skal bemerkes at Cat7-kabler er vanligvis dyrere og mindre vanlige enn Cat6a-kabler, og deres kompatibilitet med eksisterende nettverksutstyr kan variere.
   Den kan håndtere en hastighet på opptil 10 Gbps og har båndbredde på  600 MHz. Kabellengden kan være opptil 100 meter.
   Se våre Cat7 kabler

Skjermet eller Uskjermet?

Innen de ulike kategoriene av nettverkskabel kan du også å velge om du vil ha skjermet eller uskjermet kabel.


Hensikten med en skjermet nettverkskabel er å beskytte signalene som går i kabelen i motsetning til skjerming på sterkstrøm hvor man ønsker å beskytte det som ligger utenfor kabelen.

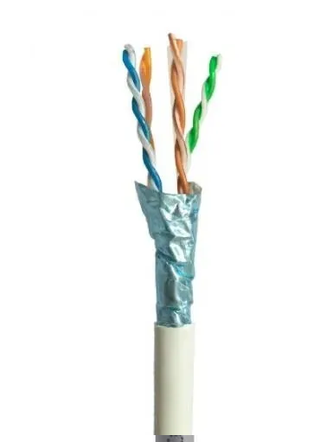

Det finnes det flere typer/ grader av skjerming. I hovedsak er det to typer skjerming som brukes FTP (Foiled Twisted Pair) & STP (Shielded Twisted Pair)

En Folieskjerm vil dekke kabelen 100% i motsetning til en flettet skjerm som dekker ca 70%. Likevel vil en flette skjerm gi bedre beskyttelse da det er en større masse og tykker skjerming.

En annen fordel er at kabelen blir mer robust og tåler mer håndtering. Ulempen er jo at den blir tykkere og litt mer tungvinn å terminere.

Man kan også ha parvis skjerming (U/FTP) og hoved hensikten med å bruke det er å forhindre forstyrrelse mellom parene (Cross Talk) Dette er viktig jo høyere frekvens/ Datahastighet du har og først fremst gjeldene ved 10Gbps hastighet.

Utover dette finnes det kombinasjoner av overnevnte som f.eks S/STP og S/FTP hvor du har både parvis skjerming og skjerming av ytterkappe.

Så hva skal jeg velge?

Som hovedregel, ved høye hastigheter og applikasjoner som krever mye båndbredde som f.eks AV over Ip, eller i Industrimiljø med mye magnetisk støy EMI vil vi anbefale skjermet kabel.

I vanlig kontor miljø til «standard» data trafikk vil du klare deg fint med en uskjermet kabel som både gir enklere installasjon og rimeligere kabel og plugger.

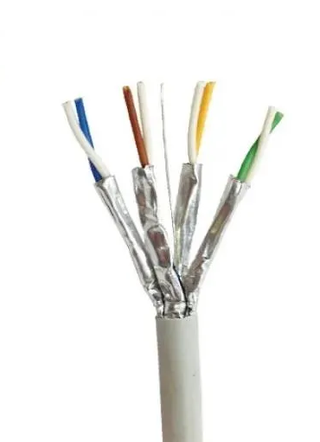

SFTP

Halogenfri kabel

Nettverkskabler leveres ofte også med en betegnelse LSZH (Low Smoke Zero Halogen) Dette er først og fremst ett krav i en del offentlige bygg.

Dette er en klassifisering av materialene som kappen på kabelen er produsert av, og det meste vanlige er PVC eller LSZH.

Om du har en kabel som er LSZH så avgir denne mindre farlige gasser og røyk og ingen halogen ved en eventuell brann.

Se våre LSZH kabler

Fiberkabler:

Fiberkabler brukes i datanettverk for å overføre store mengder data over lange avstander med høy hastighet og pålitelighet. Det finnes flere forskjellige typer fiberkabler, men de vanligste er single-mode og multi-mode.

Single-mode

Single-mode fiberkabler er vanligvis brukt i lange avstander og høyhastighetsapplikasjoner, og kan overføre data over avstander på opptil flere hundre kilometer med minimal tap av signalstyrke. De har en mindre kjerne enn multi-mode fiberkabler, noe som betyr at de bare kan overføre et enkelt lysbølgemodus, eller "modus", av gangen. Dette gir dem en høyere båndbredde og lavere demping enn multi-mode fiberkabler.

Multi-mode

Multi-mode fiberkabler er vanligvis brukt i kortere avstander og lavere hastighetsapplikasjoner, og kan overføre data over avstander på opptil flere kilometer med minimal tap av signalstyrke. De har en større kjerne enn single-mode fiberkabler, noe som betyr at de kan overføre flere lysbølgemoduser samtidig. Dette gir dem en lavere båndbredde og høyere demping enn single-mode fiberkabler.

Klassifisering

Når det gjelder klassifisering av fiberkabler, er de vanligvis delt inn i klasser basert på hvor mye lys de kan overføre og hvor mye tap de har per meter. De vanligste klassene er OM1, OM2, OM3 og OM4 for multi-mode fiberkabler, og OS1 og OS2 for single-mode fiberkabler.

OM1 fiberkabler  er de eldste og har en båndbredde på 62,5 mikrometer, og kan overføre data over avstander på opptil 300 meter.

OM2 fiberkabler har en båndbredde på 50 mikrometer, og kan overføre data over avstander på opptil 600 meter.

OM3 fiberkabler har en båndbredde på 50 mikrometer, og kan overføre data over avstander på opptil 1 kilometer.

OM4 fiberkabler har en båndbredde på 50 mikrometer, og kan overføre data over avstander på opptil 2 kilometer.

OS1 fiberkabler har en kjerne på 9 mikrometer, og er vanligvis brukt i lange avstander og høyhastighetsapplikasjoner. De kan overføre data over avstander på opptil flere hundre kilometer med minimal tap av signalstyrke.

OS2 fiberkabler har en kjerne på 9 mikrometer, og er vanligvis brukt i enda lengre avstander enn OS1-kabler, og kan overføre data over avstander på opptil flere tusen kilometer.

Pluggtyper

LC-pluggen er en liten, smal plugg som brukes for både singlemode og multimode fiberkabler.

SC-pluggen er en større plugg som også brukes for både singlemode og multimode fiberkabler.

ST-pluggen brukes hovedsakelig for multimode fiberkabler.

MTRJ-pluggen er en optisk fibertilkoblingsplugg som har to fiberledere i samme kontakt. MTRJ-pluggen er egnet for multimodus og singelmodus fiber. Den har en låsemekanisme og er kjent for sin kompakte størrelse.

Det er viktig å merke seg at forskjellige pluggtyper og kabeltyper ikke er kompatible med hverandre, så det er viktig å velge riktig plugg og kabeltype for å sikre at nettverket fungerer optimalt.

Kutting

APC, UPC og PC er tre forskjellige typer kutt på fiberkabler som brukes i nettverksteknologi. Hver av dem har forskjellige egenskaper og bruksområder.

• APC (Angled Physical Contact): APC-kuttingen har en vinkel på 8 grader og gir lav refleksjon og tap. Denne typen kutt brukes ofte i situasjoner der høy presisjon og liten refleksjon er nødvendig, for eksempel i optiske nettverk som brukes i telekommunikasjon.

• UPC (Ultra Physical Contact): UPC-kuttingen har en flat ende og gir også lav refleksjon og tap. Denne typen kutt brukes ofte i situasjoner der høy presisjon er nødvendig, for eksempel i CATV (Cable TV) og telekommunikasjonsnettverk.

• PC (Physical Contact): PC-kuttingen har også en flat ende, men har ikke den samme graden av presisjon som APC og UPC. Denne typen kutt brukes ofte i multimode-fiberapplikasjoner, hvor refleksjon ikke er et like stort problem som i singlemode-fiberapplikasjoner.

Det er viktig å merke seg at forskjellige kabeltyper og -pluggtyper krever forskjellige typer kutt. Det er derfor viktig å velge riktig kutttype for riktig applikasjon og å sørge for at alle komponentene i nettverket er kompatible med hverandre.

Simplex vs Duplex

Simplex og Duplex refererer til antall fibere i en fiberkabel og hvordan de er organisert.

En simplex fiberkabel består av en enkelt fibertråd som kun kan sende signaler i en retning. Dette betyr at simplex-kabler er egnet for anvendelser der det kun trengs énveis kommunikasjon, for eksempel en overvåkingskamera som sender videostrøm til en kontrollrom.

En duplex fiberkabel består av to fibere, én for sending og én for mottak av signaler. Duplex-kabler brukes der det er behov for toveis kommunikasjon, for eksempel i en telefonsamtale eller datanettverk. Duplex-kabler kan enten være to separate fibere eller en enkelt kabel med to separate fibere inne i den.

Når man bruker duplex fiberkabler er det vanlig å benytte seg av enten LC eller SC plugger, som er koblingspluggene som brukes til å koble fibrene i kabelen til nettverksutstyr. Dette er de mest vanlige pluggtypene i bruk, men det finnes også andre typer pluggkontakter som kan brukes med fiberkabler.

Det er viktig å merke seg at valget mellom simplex og duplex og valget av pluggtype avhenger av hva slags anvendelse man har for fiberkabelen, og hva slags utstyr man skal koble den til.

Når du skal velge en nettverkskabel, er det viktig å vurdere bedriftens behov og budsjett.
Vi tilbyr vi et bredt utvalg av nettverkskabler for forskjellige behov.

Ta kontakt med oss for å diskutere hvilken kabel som passer best for din bedrift, og vi vil hjelpe deg med å finne den riktige løsningen for dine spesifikke krav.
